一、锌在黄铜中的作用及黄铜的特点

普通黄铜是指以Cu和Zn为主要元素的二元合金，又叫简单黄铜。其中锌大量溶解于铜中，但可实际应用的是含锌在50%以内的黄铜，共有10个牌号：H96、H90、H85、H80、H70、H68、H65、H63、H62、H59。

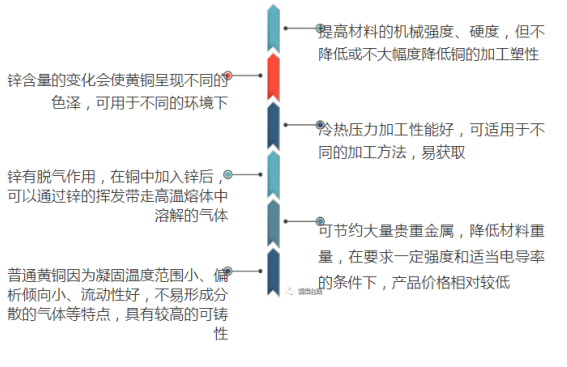

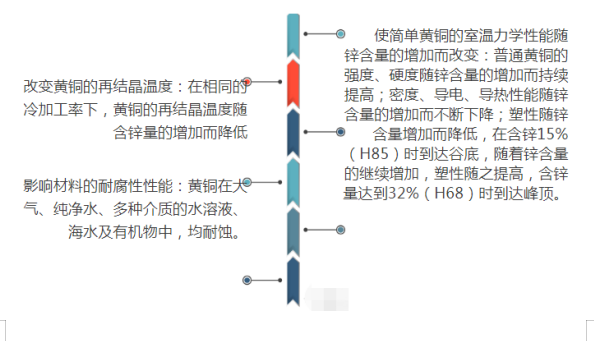

锌（Zn）在普通黄铜中主要是作为固溶强化合金元素加入的。锌可大量固溶于铜，固溶于铜中的锌在不同的浓度范围内表现出不同的晶格结构。铜中的锌的作用有：

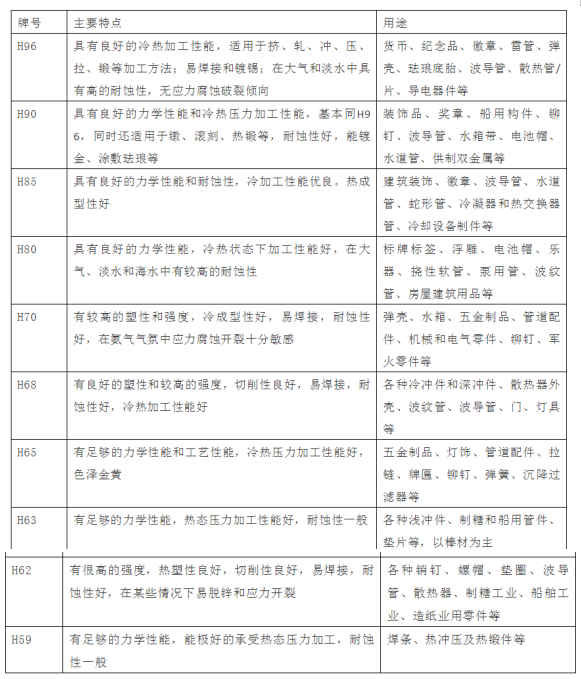

二、黄铜类板带材生产工艺要点

1、铸锭加热。高锌黄铜在高温下易“脱锌”，一些复杂黄铜具有较大的铸造应力，因此，多数黄铜不宜高温快速加热。炉内气氛宜用微氧化气氛。

2、热轧。一些黄铜（如高锌黄铜等）在高温下除α相外还有脆性β相，热轧时***好能避开脆性温度区，以免产生裂纹。低锌简单黄铜（如H96、H90等）塑性较好，可以在较大的温度范围内热轧，而铅黄铜等一些复杂黄铜的高温塑性有限，因此热轧的温度范围较窄，要实施快速轧制，注意降温。

3、冷轧。简单黄铜也有相当好的塑性，加工率可达75%以上，而大多数复杂黄铜塑性较差，有的加工率不足50%。因此，在总加工率设计时应留有余地，以免裂边、断带。

4、退火。某些黄铜（如HPb59-1、H62等）对内应力比较敏感，应在冷加工后24h内进行退火，以免因内应力较大而自行开裂或变形（如瓢油）。对高锌黄铜，退火温度宜取下限，防止高温脱锌，使制品出现“麻面”缺陷。因为浇铸时黄铜中的锌兼有除气作用，金属中的含气量较少，因而退火时保护性气体中的氢含量可以比紫铜退火时高一些。

5、清洗与精整。黄铜酸洗时，酸液浓度不宜过高，时间不宜过长，以免过酸洗而“脱锌”。高锌黄铜硬制品和半硬制品不宜反复矫直，否则必须及时进行消除应力退火。

来源：网络整理

免责声明：本站部分图片和文字来源于网络收集整理，仅供学习交流，版权归原作者所有，并不代表我站观点。本站将不承担任何法律责任，如果有侵犯到您的权利，请及时联系我们删除。
